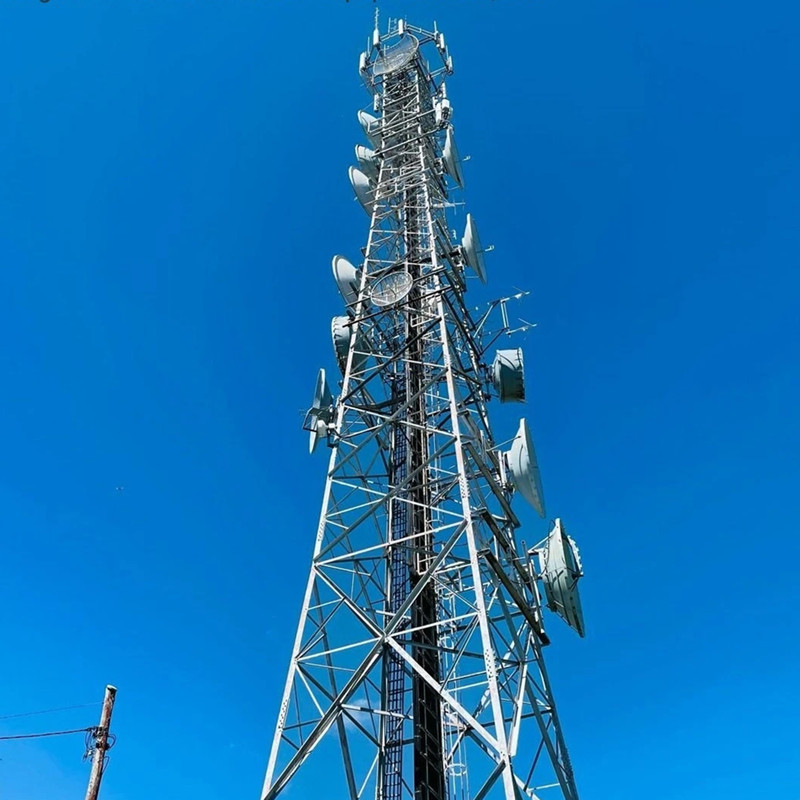

50m HDG Steel Lattice Telecom Tower tegen aardbeving

  • 50m HDG Steel Lattice Telecom Tower Against Earthquake
Plaats van herkomst Guangzhou
Merknaam Guangxin
Certificering ISO9001
Modelnummer Gx-563G
Min. bestelaantal 1set
Prijs USD1880-2100
Verpakking Details Katoenen bladen of doekpakket door bundel
Levertijd 20-30days
Betalingscondities Western Union, L/C, T/T
Levering vermogen 300ton/month

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
productnaam 50m HDG de Telecommunicatietoren Guangzhou van het Staalrooster Materiaal Staal Q355B (GB/T 1591)
Hot-dip Galvanisatie ISO 1461 2009, ASTM A123 Staalstructuur HDG-Roostertoren
Ontwerp van pool Tegen aardbeving van rang 8 Spanningssterkte (Mpa) 360~510
De Snelheid van de ontwerpwind 80/220kph Verbindingstype Noten & Bouten
Torentype 3 benen 4 Hoekig/Tubulaire benen Verschepende Haven Huangpu of Yantian/Shekou
Markeren

Telecomtoren met stalen rooster

,

50m HDG Telecomtoren met stalen rooster

,

Telecomtoren met rooster tegen aardbeving
Laat een bericht achter
Productomschrijving

50m HDG stalen rooster Telecom toren Guangzhou



Telecommunicatie 4 poten buisvormige toren is ontworpen voor zelfdragende mobiele netwerken, draadloze communicatie, televisieantennes en radio-uitzendingen. De meest voorkomende hoogtes die worden vervaardigd, liggen tussen 10 m en 100 m, maar kunnen afhankelijk van de vereiste verder reiken.toren dontwerp windsnelheid kan b . zijntussen 120 tot 220 km/u en antennedoorbuigingslimiet: 0,5 tot 2 graden.


Het ontwerp van het constructiestaal van de toren is berekend volgens de meest recente internationale norm (EIA, Eurocode, NV65, BS).toren materials specificatie zal zijn als volgt:



• Staal met hoge treksterkte is volgens EN10025.S355J0 of gelijkwaardig staal is in overeenstemming met EN10025.S235JR (gelijk aan 43B), ASTM A36 klasse 36 of gelijkwaardig.
• Bouten zijn volgens DIN931 en 931.
• Alle constructiecomponenten zijn thermisch verzinkt volgens EN ISO 1461.
• Ankerbouten zijn volgens DIN 976.





Specificatie van 50m telecomtoren:



Materiaal Buisstaal, hoekstaalplaten, platte staalplaat
staalsoort: Lasbaar constructiestaal met laag koolstofgehalte
Staalkwaliteit GB Q235, Q345, BS 4360, ASTM A36 enz.
Opbrengststerkte Fy≥235MPa
Treksterkte Fu≥400MPa
Verlenging σ≥20%
Oppervlakteafwerking Thermisch verzinken
Gegalvaniseerde laag T≥65μm
Hoogte 20m tot 100m, aangepast aan verzoeken
Ontwerp 4 poten zelfdragende of vrijstaande vakwerktoren
Structuur 1 tot 5 platforms, elk platform wordt geleverd met 4 tot 6 beugels voor het monteren van antennes of een gespecificeerd aantal beugels voor het monteren van antennes, magnetrons, RRU's en andere apparaten.
Toevoermodus: CKD (volledig neergehaald), SKD (half neergehaald), DKD (direct neergehaald)
Bevestiging/Bevestiging Bouten en moeren, verbindingsplaten
Configuratie Funderingen/verankeringsbouten, torendelen, 1-5 platforms (optioneel), montagebeugels, ladder, valbeveiligingssysteem, bliksemafleider, aardingsplaat etc.
Windbelasting 0,35-1,0 kN/m²
Levensduur 20-50 jaar
Garantie 5 jaar
Toepassingen GSM/3G/4G/5G/FM radio antennes, magnetrons, telecom stations.
