50 m / s zelfondersteunende gegalvaniseerde stalen radiotorencommunicatieroostermast

  • 50m/s Self Support Galvanized Steel Radio Tower Communication Lattice Mast
  • 50m/s Self Support Galvanized Steel Radio Tower Communication Lattice Mast
Plaats van herkomst Guangzhou
Merknaam Guangxin
Certificering ISO9001
Modelnummer RVS-138
Min. bestelaantal 1set
Prijs USD1880-2100
Verpakking Details Steelbanden of draden door bundel
Levertijd 20-30 dagen
Betalingscondities Western Union, L/C, T/T
Levering vermogen 300 ton/maand

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Productnaam Hot-dip Gegalvaniseerde Toren van de Staal Mobiele Telefoon Merknaam Guangxin
Thermisch verzinken ISO 1461 2009, ASTM A123, BS729 Opbrengststerkte (Fy) 235-355MPa
Ontwerp windsnelheid 30-50m/s, kan Aangepast als Eisen van de Koper Torentype Tubulaire Toren, Monopool-Toren, Hoektorens
De Lading van de ontwerpwind 0.351.2KN/M ² Het werkplatform Hoogte en Hoeveelheid tot cliënten
Connectie type Moeren bouten Levensduur 50 jaar
Markeren

Gegalvaniseerde stalen radiotoren

,

zelfondersteunende gegalvaniseerde stalen radiotoren

,

roostermast Telecom stalen toren
Laat een bericht achter
Productomschrijving

Zelfdragende gegalvaniseerde stalen radiotoren communicatieroostermast

Zelfdragend gegalvaniseerd staal Radiocommunicatie 30m tot 70m

3- of 4-poots Self-support Lattice Telecom Mast





Guangzhou Guangxin Communicatie Apparatuur Co., Ltd.is een grootschalige fabrikant van telecommunicatie- en verkeersinfrastructuren, waaronder telecommunicatiemonopolen en -torens, straatlantaarnpalen en -torens, elektriciteitsnetten en elektriciteitstransmissietorens, verlichtingsbeschermingsmasten, kunstmatige bionische boom gecamoufleerde antennemasten, CCTV-cameramasten en hoge masten, geleidingsmasten , billboards en portaalframes met led-displays, ETC-tolpoortframes en andere staalfabrieken.Veel projecten die we leveren hebben een reputatie, onderscheidingen en goedkeuringen van gebruikers en klanten gewonnen.We leveren de staalfabrieken voor 5G-infrastructuren, smart city en veilige verkeersvoorzieningen, civiele bouw en ontwikkelen vele andere gebieden.





Technische specificaties van gegalvaniseerde stalen materialen en telecomtoren



Telecommunicatietoren van gegalvaniseerd staal
1. Materiaal
Lasbare structurele koolstofarme stalen platen of buizen
2. Rang Hoofdstructuur Een beugel
GB/T1591: Q345B GB/T 700: Q235B
ASTM A572 Gr50 ASTM A36
EN10025: S355JR, S355J0,S355J2 EN10025: S235JR, S235J0,S235J2
3. Ontwerp windsnelheid Tot 250 km/u
4. Toelaatbare doorbuiging 0,5 ~ 1,0 graden @ operationele snelheid
5. Spanningssterkte 470 ~ 630 MPa 360 ~ 510 MPa
6. Opbrengststerkte 355MPa 235MPa
7. Verlenging (%) 24 20
8. Slagvastheid KV (J) 27(20°C)---Q345B(S355JR) 27(20°C)---Q235B(S235JR)

Bouten & Moeren
9. Rang Graad 4.8, 6.8, 8.8
10. Normen voor mechanische eigenschappen
10.1 Bouten ISO 898-1
10.2 Noten ISO 898-2
10.3 Sluitringen ISO 6507-1
11. Normen voor afmetingen
11.1 Bouten DIN7990, DIN931, DIN933
11.2 Noten ISO4032, ISO4034
11.3 Sluitringen DIN7989, DIN127B, ISO7091
Lassen
12. Werkwijze CO2 afgeschermd booglassen en onderpoederlassen (SAW)
13. Standaard AWS D1.1
verzinken
14. Galvanisatienorm van staalsecties ISO 1461 of ASTM A123
15. Galvanisatienorm van bouten en noten ISO 1461 of ASTM A153





Toepassingen van stalen torens



1, GSM, 2G/4G/5G cellulaire Mobiele communicatie antennes montage en telecom signaal transmissie toren.

2, FM, AM, VHF-radiozendmast.

3, toren van tv-station

4, elektrische krachtoverbrenging en distributiepyloon

5, Militaire uitkijktoren

6, de toren van de Radarmicrogolf enz.

Kenmerken van de mobiele communicatietoren:



1. Kleine windbelastingscoëfficiënt, sterke windweerstand.
2. Bespaar landbronnen, handige locatie.
3. Handig transport en installatie.

4. Volgens de keuze van de klant kan de ladder binnen of buiten worden geplaatst.

5. Met een geavanceerd internationaal ontwerpconcept en berekeningsmethode kan de helling van de toren worden aangepast in overeenstemming met de geologie en het klimaat.

6. Handig en veilig te installeren, klein oppervlak en gemakkelijk te selecteren locatie.

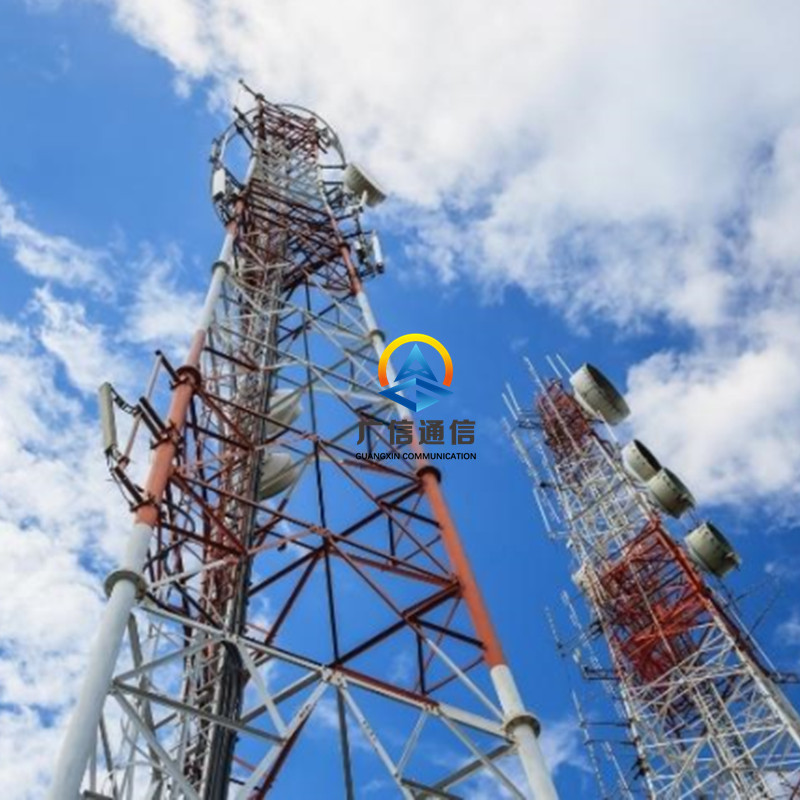

50 m / s zelfondersteunende gegalvaniseerde stalen radiotorencommunicatieroostermast 0

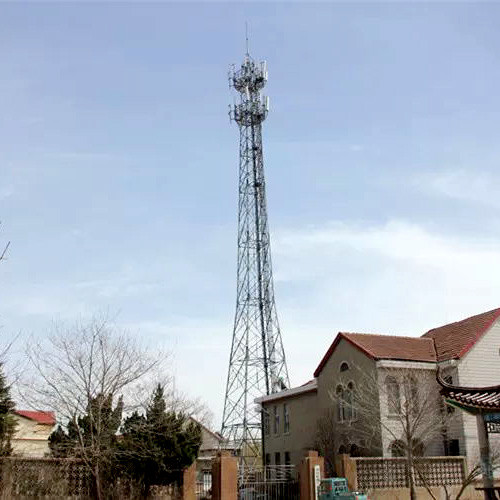

                       Telecomtoren van 45 m van gegalvaniseerd staal gebouwd in de Filipijnen





Specificatie van Mobiele Communicatie Toren:



Materiaal Buisstaal, stalen hoekplaten, platte stalen plaat
Staalsoort Lasbaar constructiestaal met laag koolstofgehalte
Staalkwaliteit GB Q235, Q345, BS 4360, ASTM A36 enz.
Opbrengst sterkte Fy≥235MPa
Treksterkte Fu≥400MPa
Verlenging σ≥20%
Oppervlakteafwerking Thermisch verzinken
Gegalvaniseerde laag T≥65μm
Hoogte 20m tot 100m, aangepast aan verzoeken
Ontwerp 4 poten zelfdragende of vrijstaande vakwerktoren
Structuur 1 tot 5 platforms, elk platform wordt geleverd met 4 tot 6 beugels voor het monteren van antennes of een gespecificeerd aantal beugels voor het monteren van antennes, microgolven, RRU's en andere apparaten.
Bevoorradingsmodus CKD (volledig neergehaald), SKD (semi-neergehaald), DKD (direct neergehaald)
Bevestiging/bevestiging Bouten en moeren, verbindingsplaten
Configuratie Funderingen/verankeringsbouten, torendelen, 1-5 platforms (optioneel), montagebeugels, ladder, valbeveiligingssysteem, bliksemafleider, aardingsplaat etc.
Windbelasting 0,35-1,0 kN/m²
Levensduur 20-50 jaar
Garantie 5 jaar
toepassingen GSM/3G/4G/5G/FM-radioantennes, magnetrons, telecomstations.




50 m / s zelfondersteunende gegalvaniseerde stalen radiotorencommunicatieroostermast 1
