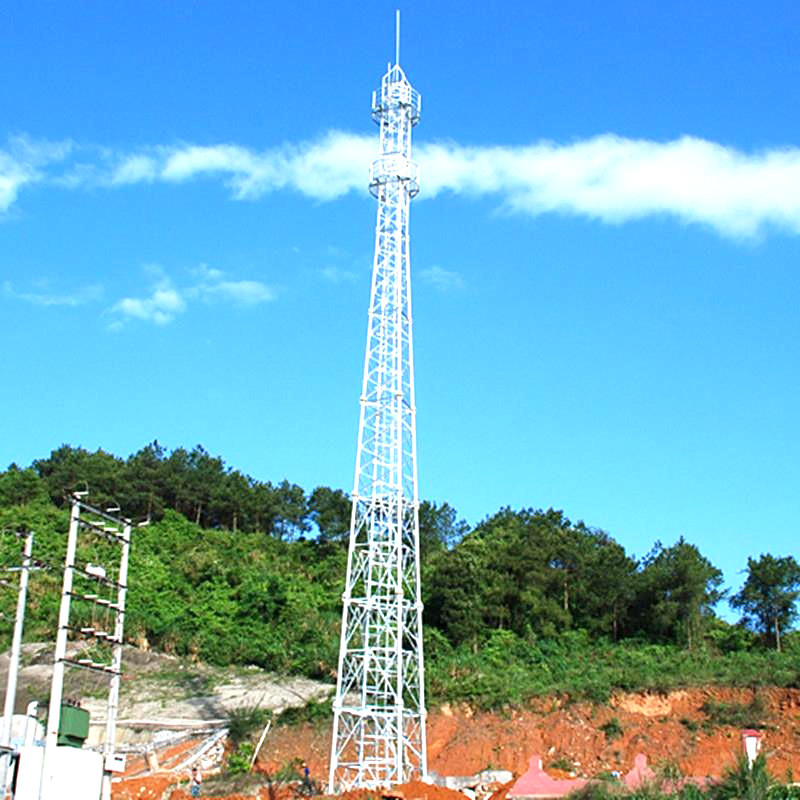

Gemakkelijk opgerichte stalen cellulaire communicatie toren Gegalvaniseerde stalen roostermast
| Plaats van herkomst | Guangzhou |
|---|---|
| Merknaam | Guangxin |
| Certificering | ISO9001 |
| Modelnummer | SST-142 |
| Min. bestelaantal | 1set |
| Prijs | USD1880-2100 |
| Verpakking Details | Steelbanden of draden door bundel |
| Levertijd | 20-30 dagen |
| Betalingscondities | Western Union, L/C, T/T |
| Levering vermogen | 300 ton/maand |
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Productnaam | Thermisch verzinkt staal Mobiele communicatietoren | Merknaam | Guangxin |
|---|---|---|---|
| Thermisch verzinken | ISO 1461 2009, ASTM A123, BS729 | Opbrengststerkte (Fy) | 235-355MPa |
| Ontwerp windsnelheid | 30-50m/s, kan Aangepast als Eisen van de Koper | Torentype | Tubulaire Toren, Monopool-Toren, Hoektorens |
| De Lading van de ontwerpwind | 0.351.2KN/M ² | Het werkplatform | Hoogte en Hoeveelheid tot cliënten |
| Connectie type | Moeren bouten | Levensduur | 50 jaar |
| Markeren | Eenvoudig op te bouwen stalen cellulaire communicatietoren,Gegalvaniseerde stalen cellulaire communicatietoren,BS729 Lattice stalen torens |
||
Productomschrijving
Eenvoudig op te zetten stalen cellulaire communicatietoren Gegalvaniseerde stalen roostermast
3- of 4-poots Self-support Steel Lattice Telecom Mast
Guangzhou Guangxin Communicatieapparatuur Co., Ltd.is een grootschalige fabrikant van telecommunicatie- en verkeersinfrastructuren, waaronder telecommunicatiemonopolen en -torens, straatlantaarnpalen en -torens, elektriciteitsnetten en elektriciteitstransmissietorens, verlichtingsbeschermingsmasten, kunstmatige bionische boom gecamoufleerde antennemasten, CCTV-cameramasten en hoge masten, geleidingsmasten , billboards en portaalframes met led-displays, ETC-tolpoortframes en andere staalfabrieken.Veel projecten die we leveren hebben een reputatie, onderscheidingen en goedkeuringen van gebruikers en klanten gewonnen.We leveren de staalfabrieken voor 5G-infrastructuren, smart city en veilige verkeersvoorzieningen, civiele bouw en ontwikkelen vele andere gebieden.
Technische specificaties van gegalvaniseerde stalen materialen en mobiele communicatietoren
| Telecommunicatietoren van gegalvaniseerd staal | ||
| 1. Materiaal | ||
| Lasbare structurele koolstofarme stalen platen of buizen | ||
| 2. Rang | Hoofdstructuur | Een beugel |
| GB/T1591: Q345B | GB/T 700: Q235B | |
| ASTM A572 Gr50 | ASTM A36 | |
| EN10025: S355JR, S355J0,S355J2 | EN10025: S235JR, S235J0,S235J2 | |
| 3. Ontwerp windsnelheid | Tot 250 km/u | |
| 4. Toelaatbare doorbuiging | 0,5 ~ 1,0 graden @ operationele snelheid | |
| 5. Spanningssterkte | 470 ~ 630 MPa | 360 ~ 510 MPa |
| 6. Opbrengststerkte | 355MPa | 235MPa |
| 7. Verlenging (%) | 24 | 20 |
| 8. Slagvastheid KV (J) | 27(20°C)---Q345B(S355JR) | 27(20°C)---Q235B(S235JR) |
| Bouten & Moeren | ||
| 9. Rang | Graad 4.8, 6.8, 8.8 | |
| 10. Normen voor mechanische eigenschappen | ||
| 10.1 Bouten | ISO 898-1 | |
| 10.2 Noten | ISO 898-2 | |
| 10.3 Sluitringen | ISO 6507-1 | |
| 11. Normen voor afmetingen | ||
| 11.1 Bouten | DIN7990, DIN931, DIN933 | |
| 11.2 Noten | ISO4032, ISO4034 | |
| 11.3 Sluitringen | DIN7989, DIN127B, ISO7091 | |
| Lassen | ||
| 12. Werkwijze | CO2 afgeschermd booglassen en onderpoederlassen (SAW) | |
| 13. Standaard | AWS D1.1 | |
| verzinken | ||
| 14. Galvanisatienorm van staalsecties | ISO 1461 of ASTM A123 | |
| 15. Galvanisatienorm van bouten en noten | ISO 1461 of ASTM A153 | |
60 m gegalvaniseerde stalen VHF-radiotoren gebouwd in Alotau, Papoea-Nieuw-Guinea
Specificatie van mobiele communicatietoren:
| Materiaal | Buisstaal, hoekstaalplaten, platte staalplaat |
| Staalsoort | Lasbaar constructiestaal met laag koolstofgehalte |
| Staalkwaliteit | GB Q235, Q345, BS 4360, ASTM A36 enz. |
| Opbrengst sterkte | Fy≥235MPa |
| Treksterkte | Fu≥400MPa |
| Verlenging | σ≥20% |
| Oppervlakteafwerking | Thermisch verzinken |
| Gegalvaniseerde laag | T≥65μm |
| Hoogte | 20m tot 100m, aangepast aan verzoeken |
| Ontwerp | 4 poten zelfdragende of vrijstaande vakwerktoren |
| Structuur | 1 tot 5 platforms, elk platform wordt geleverd met 4 tot 6 beugels voor het monteren van antennes of een gespecificeerd aantal beugels voor het monteren van antennes, microgolven, RRU's en andere apparaten. |
| Bevoorradingsmodus | CKD (volledig neergehaald), SKD (semi-neergehaald), DKD (direct neergehaald) |
| Bevestiging/bevestiging | Bouten en moeren, verbindingsplaten |
| Configuratie | Funderingen/verankeringsbouten, torendelen, 1-5 platforms (optioneel), montagebeugels, ladder, valbeveiligingssysteem, bliksemafleider, aardingsplaat etc. |
| Windbelasting | 0,35-1,0 kN/m² |
| Levensduur | 20-50 jaar |
| Garantie | 5 jaar |
| toepassingen | GSM/3G/4G/5G/FM-radioantennes, magnetrons, telecomstations. |
Hoogspanningstoren voor krachtoverbrenging
Basisprocedures voor het bouwen van een stalen toren
1, Geologisch onderzoek of onderzoek van de locatie om de terreincategorie te classificeren en te bevestigen dat deze voldoet aan de vereisten voor torenbouw
2, ontwerp torenlichaam en funderingen
3, Test en specificeer het torenlichaam en de fundering door professionele ontwerp- en berekeningssoftware
4, specificeer de toren- en funderingsafmetingen en specificaties van materialen.
5, Bereid loft- en winkeltekening van torensecties voor
6, Vervaardigingstorenleden volgens de tekeningen en specificaties.
7, Graaf gaten voor de torenfunderingen en maak een cementonderlaag op de bodem
8, Maak stalen kooiframes en verankeringen voor funderingen
9, Maak houten mallen voor het bouwen van betonnen funderingen
10, Zet een aardingsnet op met stalen platen of staven rond funderingen.
11, Giet beton en bouw bodemblokken en sokkels
12, Drogen en water geven van betonnen funderingen
13, Test de slagvastheid en zorg ervoor dat deze voldoet aan de ontwerpspecificaties.
14, Bevestig torenfunderingen aan funderingssokkels en andere torenelementen
15, Monteer torensecties en antennebeugels, ladder, rust- en werkplatforms, bliksemafleider, aardingsplaten etc.
16, Plaats aarding van torenlichaam en funderingen, zorg ervoor dat ten minste 2 voet van de toren moet worden verbonden met het grondnet, de bliksemafleider moet worden verbonden met het aardingsnet via ten minste 2 funderingen.
17, Test de rechtheid of verticaliteit van de toren
18, Voltooien als alle specificaties zijn bevestigd.
Toepassingen van stalen torens
1, GSM, 2G/4G/5G cellulaire Mobiele communicatie antennes montage en telecom signaal transmissie toren.
2, FM, AM, VHF-radiozendmast.
3, toren van tv-station
4, elektrische krachtoverbrenging en distributiepyloon
5, Militaire uitkijktoren
6, de toren van de Radarmicrogolf enz.
